文丘里射流混合法运行过程图介绍

时间:2014-06-08 08:02:01
作者:佳环臭氧 来源于:佳环臭氧官网
点击:
分享到:

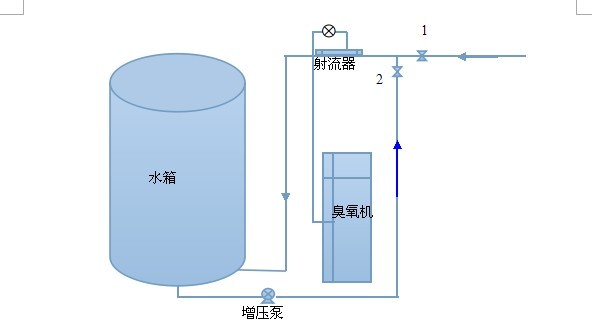

开启阀门1,关闭阀门2。这是一个主管道射流器投加方式。
开启阀门2,关闭阀门1。是一个循环水箱投加臭氧方式,原理同上一题。

2014061017225043410.jpg连接部件:
A:臭氧发生器 B:射流器 C:水封箱 (防回水装置)D:控水阀
注:旁流水量控制在主管道水量的15%-25%之间,效果最好。机器安装时,需告知臭氧生产商管道的压力有多大。

1.运行过程---文丘里射流混合法是在气腔在高速水流作用下形成负压,吸进气体,高速水流再把气体粉碎,形成微气泡而与水充分接触混合。采用射流法混合臭氧的效率一般为25-40%。

( 责任编辑:向洪 )
